工业通讯芯片_CT-EC2015-FN64_EtherCAT从控制器芯片

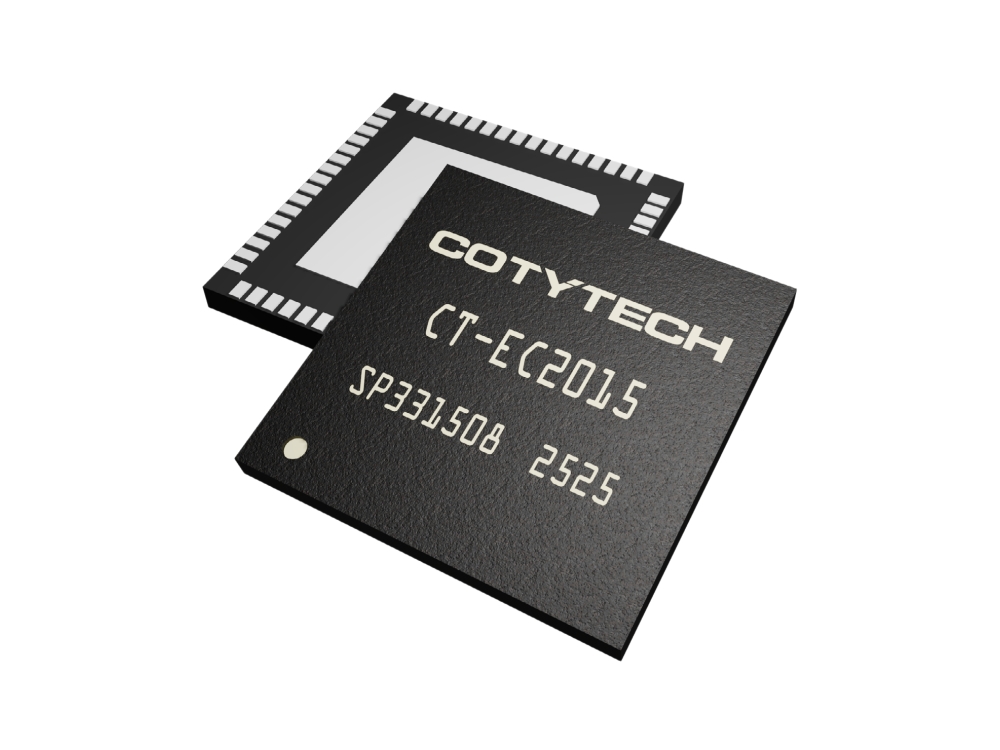

CT-EC2015 是一款集成了 Beckhoff Automation 许可的 ESC 核心模块的 EtherCAT 从控制器芯片。它支持 2~3 个 EtherCAT 通信端口，适用于 EtherCAT 从站现场总线应用。它适用于工业自动化、电机控制、运动控制、机器人、数字信号 I/O 控制、传感器数据采集以及其他实时工业控制产品应用。

型号： CT-EC2015-FN64

特性： EtherCAT从控制器芯片

工业通讯芯片_CT-EC2015-FN64_EtherCAT 从控制器芯片

1. 概述

CT-EC2015 集成了两个快速以太网 PHY，支持 100Mbps 全双工操作和 HP Auto-MDIX 功能。

CT-EC2015 提供两个过程数据接口，即 HBI 本地总线接口和 SPI 从接口，可用于将 CT-EC2015 连接到外部 MCU/DSP，以支持 EtherCAT 功能。

开关电源、导轨电源

CT-EC2015 支持多种应用。例如，它可以作为不使用外部逻辑的 16 位数字 I/O 节点，采用分布式时钟；也可以作为复杂微控制器设计的一部分，最多可配备三个 EtherCAT 通信端口。实际应用有且不限于：

电机运动控制
数字信号 I/O 控制
流程/工厂自动化
通信模块、接口卡
传感器数据采集
操作员人机界面

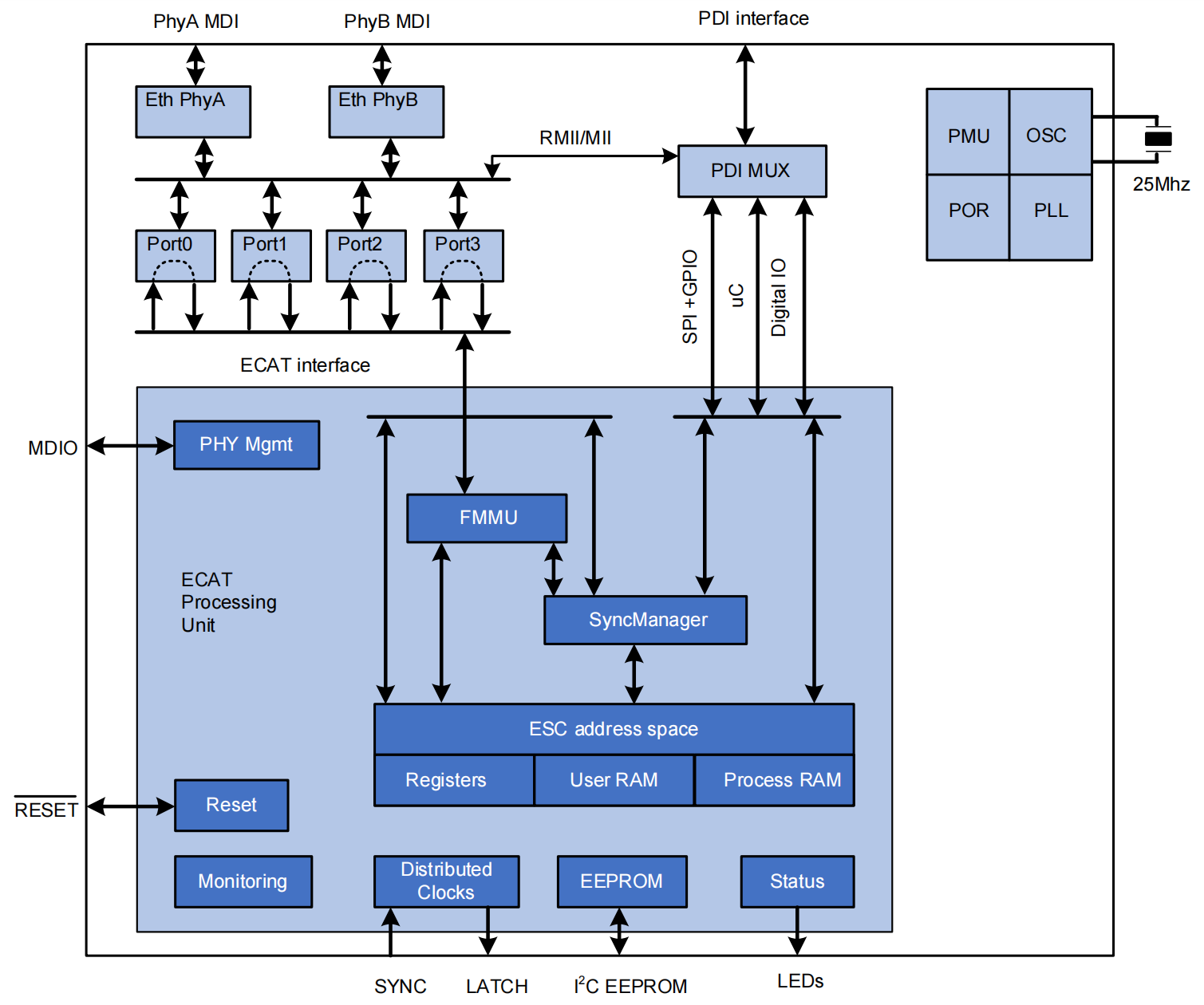

CT-EC2015芯片框图：

开关电源、导轨电源

产品特性：

名称	特点
ESC 功能	2 至 3 个 EtherCAT 通信端口（2 个内置快速 PHY，1 个外置 MII） 8 个现场总线内存管理单元（FMMU） 8 个同步管理器 64bit 分布式时钟 8K Bytes 过程 RAM 128 Bytes 用户 RAM
过程数据接口	16/32bit 数字 I/O（单向/双向） SPI 从站直接/间接寻址模式 SQI 从站直接寻址模式 8/16bit 多路复用 HBI 接口
快速以太网 PHY	兼容 IEEE802.3/802.3u 100BASE-TX 标准支持自动检测和切换交叉线（HP Auto-MDIX）支持自动极性检测和校正
电源	支持单 3.3V 电源集成了逻辑核心 PLL/PHY 的 LDO 稳压器和 DC-DC 转换器
工作温度范围	-40°C 至 +105°C
封装	QFN 64，9 x 9 mm2，0.5mm 间距
